片持ち式

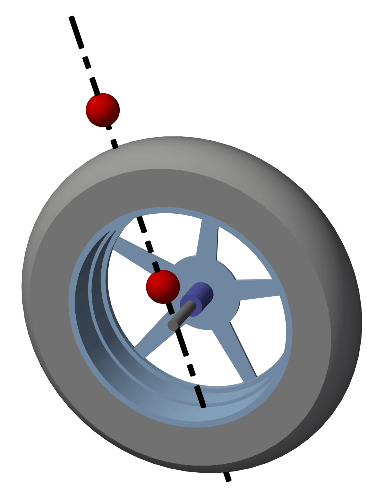

片持ち式(GTS型)のピボット位置


片持ち式(GTS型)
One-side Holding (separate type)

この方式は、アッパーピボットは車輪の上部に位置し、左右対称形状のA型リーディングアーム等で車体に連結されているが、ロワーアームが片持ち式となっている.

片持ち式とは、ステアリングピボットと車体を結ぶサスペンションアームが左右非対称形状で、前輪を、車輪の片側からのみ支持することを指し示す呼称.

車輪のリム内側にロワーピボットが位置するため、左右対称形状のサスペンションアームではホイールと干渉してしまう.そこでやむなく片側から支持している.

片側からのみ支持することのメリットは少なく、逆に、ハブを含むホイールが専用形状になること、サスアームの剛性確保が難しくなることなど、デメリットが多い.

しかしロワーピボットが車輪の接地点に近いことによりブレーキ時の変形は少ない.


GTSに採用されているサスペンション形式はダブルウイッシュボーン型である.
